- Тахограф VDO CONTINENTAL (Континенталь)
- Тахограф Меркурий ТА-001
- Тахограф ШТРИХ-ТахоRUS
- Тахограф КАСБИ
- Тахограф АТОЛ Drive 5

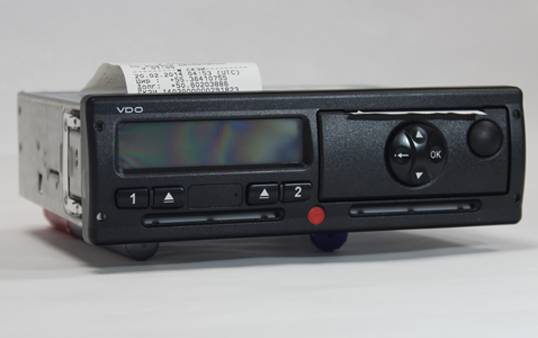

Тахограф VDO CONTINENTAL (Континенталь)
Модель тахографа Континенталь VDO именуют как «легендарная» и «безотказная». В целом, это контрольное устройство обеспечивает выполнение требований соглашения ЕСТР, осуществляет постоянный, автономный и объективный контроль обозначенных параметров. Прибор обеспечивает честную конкуренцию, обеспечивает соблюдение режима труда и отдыха водителя, времени в пути, остановок и контролирует скорость движения, обороты двигателя автомобиля, случаи доступа к данным, перебои в электропитании.
Преимущества Тахографа CONTINENTAL VDO
- Надёжность
- Два слота для смарт-карт
- Формат отсека 1-DIN
- Сигнал при превышении заранее выбранного предела скорости
- Автоматическая, некорректируемая запись данных
- Разъем для «интеллектуального» датчика (KITAS 2+)
- Персональные карты водителей
- Дальнейшие возможности обработки данных о маршруте на ПК
Технические характеристики
| Блок СКЗИ | + |
| Модем/GPRS/GSM | |
| GPS | + |
| Подключение Глонасс | + |
| USB | + |
Все технические характеристики
| Установочные размеры | 178х50х150 мм (ШхВхГ), формат отсека 1-DIN |
| Диапазон измерений скорости, км/час | 0 до 220 |
| Беспроводные технологии | DLD Short Range и DLD Wide Range |
| Абсолютная погрешность по времени, с | 2 |
| Скоростной диапазон, км/час | 1 |
| Абсолютная погрешность измерения скорости, км/час | 1 |
| Напряжения питания, В | 24 (12 опционально) |
| Масса, не более кг | 1,2 |
| Температура эксплуатации, °С | от -25 до +70 |
| Интерфейсы | K-line |
| Навигационная система | ГЛОНАСС/GPS |
Показания тахографа имеют статус юридически признаваемыми данными и могут быть использованы в суде при разбирательстве или автоинспекторами или другими участниками контроля на дорогах. Что касается его создания, то компания VDO была первой компанией, которая представила полнофункциональную версию этой модели цифрового тахографа. Цифровой тахограф CONTINENTAL VDO все его системные компоненты соответствуют всем техническим характеристикам, имеются в наличии ООО «Автодин». Наша компания реализует контрольное устройство, также, как и многие другие модели.
Прибор и компоненты системы контроля, связанные с ним, позволяют менеджерам компанийи водителям, а также, контролирующим органам применять инструменты логистики и тем самым повышать эффективность работы водителя и транспортного средства.
Прибор ведет контроль и непрерывную запись всех данных. Борт оснащен удобным жидкокристаллическим дисплеем, высокоскоростным принтером, двумя слотами для чип-карт, электронной памятью, Кана и K-line, поддержку звуковых оповещений событий, записью оборотов двигателя. На территории РФ и внедряя Приказ №36 Минтранса новый цифровой тахограф CONTINENTAL VDO рекомендован к установке во всех транспортных средствах для собственников, занимающихся грузоперевозками. Компания ЭВЭН имеет право реализовывать тахограф континенталь с блоком СКЗИ.
Сервисный центр предлагает приобрести датчики и карты для прибора, реализует датчики скорости и запчасти, выполняет их ремонт.
Тахограф континеталь имеет степень защиты данных, для эксплуатации автомобилей с прибором необходимо активировать навигационный криптографический модуль. Устанавливается конструкция на тягачи, грузовики, автобусы, другую спецтехнику.

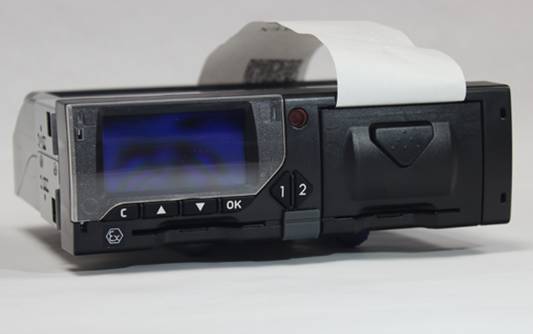

Тахограф Меркурий ТА-001
Отечественный производитель специализирующийся на производстве высокоточной конструкции, сегодня выпускает цифровой тахограф Меркурий. Наша компания ООО «Автодин» предлагает это многофункциональное устройство, позволяющее контролировать заданные параметры, обеспечивает соблюдение режима труда и отдыха водителя, времени в пути, остановок и контролирует скорость движения, обороты двигателя автомобиля, случаи доступа к данным, перебои в электропитании.
Преимущества Тахографа Меркурий
- Cенсор движения
- Встроенный приемник GPS/ГЛОНАСС
- Дискретный и аналоговый вход
- GPRS канал
- Поддержка сети GSM
Технические характеристики
| Блок СКЗИ | + |
| Модем/GPRS/GSM | + |
| GPS | + |
| Подключение Глонасс | + |
| USB | + |
Все технические характеристики:
| Диапазон измерения пути | от 0 до 9 999 999,9 км |
| Разрешение | 0,1 км |
| Диапазон расчета скорости | от 0 до 220 км/час |
| Дискретность измерений | 60 сек |
| Количество одновременно обслуживаемых карт водителей | 2 |
| Количество дней записи и хранения информации о действиях водителей | 365 |
| Индикация | Графический ЖКИ, 128х64 точки, с подсветкой |
| Ширина термобумаги | 57,5 мм |
| Скорость печати | 80 мм/сек |
| Количество слотов для карт | 2 |
| Диапазон напряжения питания | от 8 до 30 В |
| Потребляемая мощность | не более 15 Вт |
| Габариты | 210х190х65 мм |
| Вес | 1,0 кг |
| Диапазон рабочих температур | от -40 до +70 |
Тахограф Меркурий та 001 поддерживает функцию выгрузки данных через USB устройство. Отличается от аналогичных конструкций прибор тем, что имеет дополнительный функционал. Он оснащен объемным сенсором движения, встроенным приемником GPS\ГЛОНАСС, интерфейсом, дискретными и аналоговыми входами, поддерживает сети GSM. Модель способна передавать по GPRS каналу важную информацию на специальный мониторинговый сервер:
- место нахождения объекта;
- скорость на момент движения;
- расстояние и путь,преодоленный транспортным средством;
- точный расход топлива;
Идет обработка информации и все данные в любой момент может получить владелец технического средства.
Тахограф Меркурий оснащен средством криптографической защиты информации (криптомодуль) и полностью соответствует требованиям безопасности, предъявляемым к колесным техсредствам, согласно постановлениям Правительства и Приказам Минтранса РФ. В будущем конструкция будет полностью совместима с абонентским терминалом спутникового мониторинга.

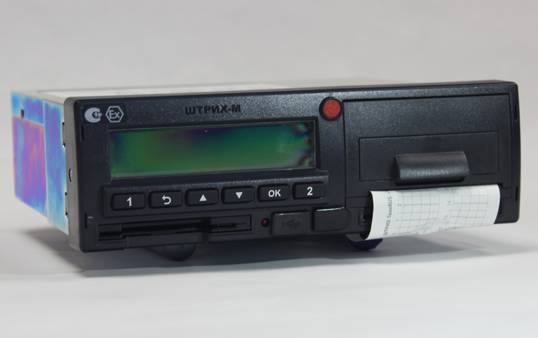

Тахограф ШТРИХ-ТахоRUS
К моделям, которые соответствуют самым современным требованиям, относится контрольное устройство Тахограф Штрих. Как и все цифровые приборы, он служит главным образом для контроля режима труда и отдыха водителя. Оснащен прибор устройством обработки данных, блоком памяти, часами, работающими в реальном времени, двумя интерфейсами для карт со встроенной микросхемой (для двух водителей), печатающим устройством, дисплеем, системой визуального предупреждения, калибровочным/загрузочным разъемом и устройством ввода данных пользователем. Некоторые модели оснащены приемником ГЛОНАСС GPS, акселерометром, Bluеtооth, USB.
Тахограф Штрих соответствует требованиям ЕСТР и имеет сертификат. Он имеет ряд преимуществ перед электронно-механическими приборами. Тахограф Штрих оснащен специальной индивидуальной картой водителя и обеспечивает сохранение записи в течение года и хранение ее после передачи на центральный компьютер автотранспортного предприятия, что облегчает учет работы водителя. Карта водителя 28 суток накапливает и хранит всю информацию и искажение ее исключено. Печатающее устройство прибора обеспечивает оперативной информацией компетентные органы, и всеми параметрами, которые их интересуют.
Преимущества Тахографа ШТРИХ-ТахоRUS
- Интерфейс для двух водителей
- Соответствует требованиям ЕСТР
- Устанавливается на тягачи, грузовики, автобусы (М2, М3, N2, N3)
Технические характеристики
| Блок СКЗИ | + |
| Модем/GPRS/GSM | + |
| GPS | + |
| Подключение Глонасс | + |
| USB | + |
Все технические характеристики
| Напряжение питания, В | 8-35 |
| Потребляемый ток | не более 100 мА (в режиме печати не более 3 А) |
| Габаритные размеры, мм | 188х60х175 |
| Масса, г | не более 1000 |
| Место установки | Установка в гнездо 1DIN согласно ISO 7736 |
| Индикация | Дисплей графический монохромный с подсветкой, разрешение 160х32 точек |
| Клавиатура | 6 кнопок |
| Рулонная бумага | 57 мм, механизм легкой замены EasyLoad, максимальный диаметр рулона 30 мм |
| Интерфейсные разъемы | Стандартный разъем для калибровки и выгрузки/загрузки данных (соответствует требованиям ЕСТР). Разъем USB для выгрузки/загрузки данных с внешних USB носителей |
| Диапазон рабочих температур контрольного устройства, — °C | от -20 до +70 датчик движения — от -40 до +135, блок памяти до -40 |
| Погрешность измерения времени | не более ±0,05 сек |
| Пределы регистрации скорости | 0-250 км/ч |

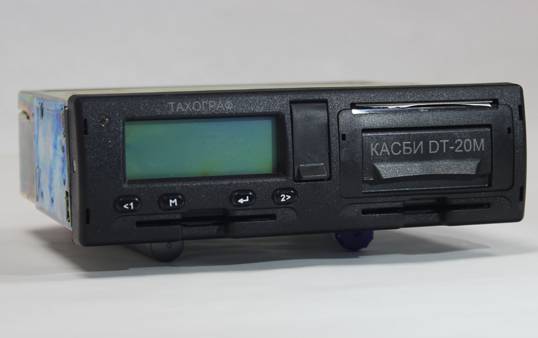

Тахограф КАСБИ
Сегодня в России тахографы применяются в соответствии с законами РФ, в частности Постановлениям Правительства 2009 года и приказа Министерства транспорта РФ 2013 года. Их применение в значительной степени влияет на безопасность движения на дороге и регулирует деятельность, дисциплинирует водителя во время движения. Наша компания ООО «Автодин» реализует тахограф КАСБИ. Это электронное контрольное устройство способно автоматически регистрировать скорость движения, фиксировать пройденный путь, устанавливать и запоминать время управления транспортным средством и продолжительность нахождения на рабочем месте водителя. Также фиксирует другие работы, перерывы на отдых, и дает знать водителю, что наступил момент усталости и движение необходимо прервать для восстановления сил. Память устройства, такого как тахограф КАСБИ, может фиксировать случаи вскрытия данных прибора, отключение электропитания, аномальную подачу импульсов от датчика скорости.
Преимущества Тахографа КАСБИ DT-20
- Разъем K-line
- Бесплатное программное обеспечение
- Наличие голосовой связи
- Возможность подключения тревожной кнопки
Технические характеристики
| Блок СКЗИ | + |
| Модем/GPRS/GSM | + |
| GPS | + |
| Подключение Глонасс | + |
| USB | + |
Все технические характеристики
| Параметры | КАСБИ DT-20 | КАСБИ DT-20М |
| Основные функции | измерение времени; измерение скорости и пробега; контроль деятельности водителя; контроль маршрута движения; контроль статуса управления; контроль ввода и извлечения карт; передача данных через беспроводные средства связи. |
измерение времени; измерение скорости и пробега; контроль деятельности водителя; контроль маршрута движения; контроль статуса управления; контроль ввода и извлечения карт; передача данных через беспроводные средства связи. |
| Формируемые документы для печати | деятельность водителя с карты. Дневная распечатка; деятельность водителя с контрольного устройства. Дневная распечатка; распечатка событий и неисправностей с карты; распечатка событий и неисправностей с контрольного устройства; технические данные; распечатка превышений скорости; распечатка графического отчета о режимах работы. |
деятельность водителя с карты. Дневная распечатка; деятельность водителя с контрольного устройства. Дневная распечатка; распечатка событий и неисправностей с контрольного устройства; технические данные; распечатка превышений скорости; распечатка графического отчета о режимах работы. |
| Напряжение питания | От 12 до 24 В | Универсальное от 10 до 30 В |
| Потребляемая мощность | не более 15 Вт | не более 15 Вт |
| Диапазон измерения пути | от 0 до 999999,9 км | от 0 до 999999,9 км |
| Разрешение при измерении пути | 0,1 км | 0,1 км |
| Погрешность измерения пройденного пути | не более ±0,1 км | не более ±0,1 км |
| Габаритные размеры DIN (устанавливается в штатное гнездо автомагнитолы) | 191х187х 58 мм | 191х187х58 мм |
| Масса | 1,1 кг | 1,1 кг |
| Температурный режим | от –40 °С до +50 °С | от –40 °С до +70 °С |
| Относительная влажность воздуха | до 90 % при температуре окружающего воздуха до плюс (40±2)°С | |
| Разрешение измеряемой скорости | 1 км/час | 1 км/ч |
| Предельная погрешность измерения скорости | ±1 км/ч | ±1 км/ч |
| Расходные материалы | термохимическая бумага, ширина бумаги — 57 мм | термохимическая бумага — 57 мм, диаметром 30 мм |
| Пределы регистрации скорости движения транспортного средства | от 0 до 220 км/ч | от 0 до 250 км/ч |
| Работа с четырьмя видами карт | водителя, контролера, предприятия, мастерской | |
| Индикация — графический дисплей с подсветкой с возможностью отображения пиктограмм | 3 строки х 15 символов | |
| Место установки | гнездо 1DIN согласно ISO 7736 | |
| Навигационная система | ГЛОНАСС/GPS | |
| Интерфейс | RS232, USB, GPRS | |
| Количество кнопок управления | 4 | |
| Количество картридеров для смарт-карт | 2 |
Контрольное устройство КАСБИ dt
устанавливают на такие транспортные средства, имеющие категории M2, M3, N2, N3. Прибор поддерживает передачу записанных данных с персональной карты и печать отчетов о работе водителя. Он фиксирует любую неисправность контрольного устройства, технические данные, превышение скорости, изобразит режим работы в графическом виде.
Конструкция цифрового прибора тахограф КАСБИ dt 20
проста и эргономична, сам прибор – многофункционален. Прибор тахограф КАСБИ dt 20 оснащен устройством обработки данных, блоком памяти, часами, работающими в реальном времени, двумя интерфейсами для карт со встроенной микросхемой, печатающим устройством, дисплеем, системой визуального предупреждения, калибровочно-загрузочным разъемом и устройством ввода данных пользователем.
Модель – тахограф КАСБИ dt20м
контролирует режим труда и отдых водителей ТС категорий M2-3 и N2-3. Аналогично всем тахографам, он непрерывно фиксирует пройденный путь, скоростной режим, время управления и нахождения за рулем, а также, отдыха водителя. Все записывается в «черный ящик». Борт тахографа КАСБИ dt 20м имеет блок СКЗИ (устройство, шифрующее и обеспечивающее сохранность данных). Это специально защищенная память, не реагирующая на всплески напряжения и ее не возможно фальсифицировать или корректировать. Устройство тахограф КАСБИ dt 20м устанавливается в транспортных средствах, используемых для перевозок опасных грузов.

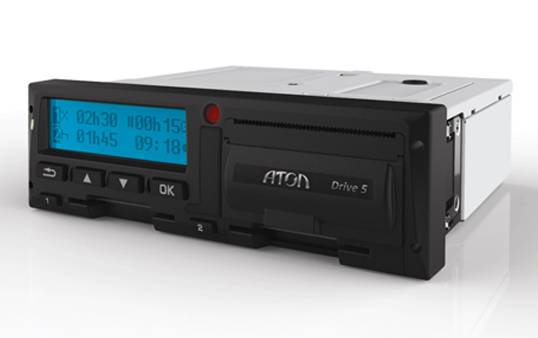

Тахограф АТОЛ Drive 5
Бортовой прибор тахограф давно применяется в Европе и сегодня он стал актуальным для технических средств, передвигающихся на территории РФ. В России применение тахографов регламентируется Федеральным законом, Техническим Регламентом, Приказом Министерства транспорта и другими нормативными документами. Наша компания ООО «Автодин» специализируется на установке тахографа АТОЛ, работа которого позволяет контролировать многие параметры и позитивно влиять на организацию процесса перевозок. Такие параметры, как регистрация пройденного пути и скорость движения, время работы и отдыха экипажа транспортных средств, повышают безопасность дорожного движения и эксплуатации транспортного средства.
Преимущества Тахографа АТОЛ Drive 5
- Адаптирован к работе в суровых условиях
- Совместим с ТС как отечественного, так и импортного производства
- Применим в автомобилях, специализирующихся на перевозках взрывоопасных грузов
- USB-считыватели карт
- Расширение функционала за счет устройств-расширителей от сторонних разработчиков
- USB-накопители и беспроводные технологии
Технические характеристики
| Блок СКЗИ | + |
| Модем/GPRS/GSM | + |
| GPS | + |
| Подключение Глонасс | + |
| USB | + |
Все технические характеристики
| Соответствие Приказу Минтранс №36 (работает с СКЗИ, внесен в реестр тахографов ФБУ Росавтотранс) | Да |
| Разрешен к установке на ТС, предназначенные для перевозки опасных грузов | Да |
| Хранение данных при отключенном внешнем питании, дней, не менее | 365 |
| Ежедневных записей об использовании ТС, шт, не менее | 365 |
| Поддерживает «Правило одной минуты» | Да |
| Модули расширения функционала | Да |
| Напряжение питания, В | 9…35 |
| Максимальный потребляемый ток, А | 3 |
| Потребляемый ток в режиме работы без печати, А | 0,1 |
| Диапазон рабочих температур тахографа, °С | -40…+70 |
| Диапазон рабочих температур принтера, °С | -30…+70 |
| Скорость печати, мм/сек | до 100 |
| Размеры термохимической бумаги: — ширина, мм — максимальный внешний диаметр рулона, мм |
58 30 |
| Ресурс головки принтера (длина печатаемых отчетов), км, не менее | 100 |
| Ресурс каждой кнопки, нажатий, не менее | 150000 |
| Место установки | Гнездо 1 DIN (ISO7736) |
| Тип подсветки дисплея | RGB |
Бортовое контрольное устройство записывает и хранит данные о действиях водителя в электронном журнале. При необходимости запись экспортируется в стандартный формат. Эти сведения помогут владельцу своевременно выявить нарушения, оценить профессионализм и сделать работу водителя эффективной, оптимизировать затраты, контролировать режим труда и отдыха.
Разработан компанией автомобильный цифровой тахограф АТОЛ на основе инновационных зарубежных и российских технологий. Он соответствует абсолютно всем требованиям законодательства РФ и прошел всю необходимую в этом случае сертификацию. Тахограф АТОЛ есть в перечне моделей приборов ФБУ Росавтотранс. Модель адаптирована к работе в суровых условиях эксплуатации, успешно выдержал испытания в жестких климатических и ресурсных условиях. Среди его преимуществ – универсальность. Он совместим с транспортными средствами как отечественного, так и импортного производства. Применим в автомобилях, специализирующихся на перевозках взрывоопасных грузов. Его функционал может расширяться за счет устройств-расширителей от сторонних профессиональных разработчиков. Оснащен сертифицированной криптозащитой электронного журнала, помогающей отстаивать интересы владельца транспортного предприятия в спорных ситуациях, возникающих на дороге. Доступны USB-считыватели карт, USB-накопители и беспроводные технологии, существенно снижающих эксплуатационные затраты.
С 1 апреля 2014 года тахографы обязательны для установки в автобусах, работающих на коммерческих перевозках пассажиров (категория М2 и M3), грузовых автомобилях, обслуживающих перевозки опасных грузов(категория N2, N3).
Отсутствие тахографа на борту грузового автомобиля (транспортные средства категории N3), с сентября 2014 года будут оштрафованы в отношении всех).
